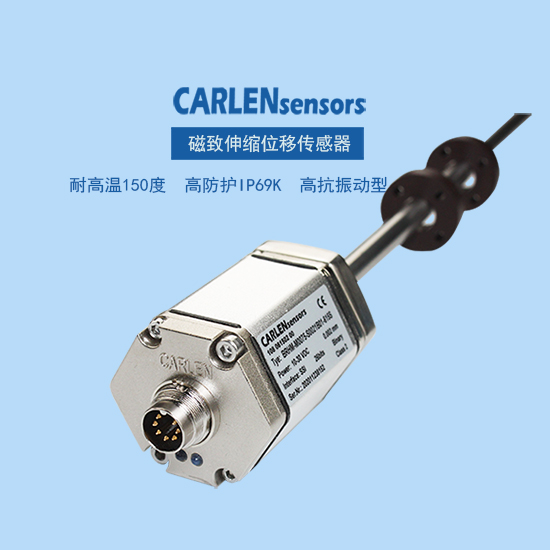

磁致伸縮位移傳感器接線方法和安裝前準備工作

       磁致伸縮位移傳感器采用的是非接觸式測控技術，準確地檢測活動磁環的絕對位置，從而來測量被檢測產品的具體位移值。因其可應對油漬、溶液、塵埃或其它污染物的干擾，在國家地質災害預警測量等領域被廣泛應用能夠起到特別好檢測效果。磁致伸縮位移傳感器就不但能抵抗污染物，它優質的新材料等讓磁致伸縮位移傳感器具有耐高溫、耐高壓和抗高震蕩等特征，品質上更勝一籌的位移傳感器。

磁致伸縮位移傳感器產品特性：

       1、高精度，數字技術，高穩定性，高可靠性；

       2、耐高溫到150度，高壓，高抗振動型；

       3、非接觸式測量，使用壽命長，功耗低；

       4、堅固耐用，全封閉設計；

       5、分辨率高達1um 高防護IP69K

磁致伸縮位移傳感器接線方法：

       1、防水接頭直出線接線方法：傳感器共有五個接點：電源正(棕)、電源負(黑)、信號輸出正（藍）、信號輸出負（白）、殼體地（屏蔽線)

       2、航空插頭接線方法：傳感器共有五個接點：①電源正(棕)、②電源負(黑)、③信號輸出正（藍）、④信號輸出負（白）、⑤殼體地（屏蔽線)

       3、赫斯曼插頭接線方法：傳感器共有四個接點：①正電源(棕)、②信號輸出正（藍）、③電源負（黑、白）E、殼體地（屏蔽線））

磁致伸縮位移傳感器現場安裝前準備工作：

       1、用戶收貨后應馬上對包裝進行檢查，確保包裝完整，并按照合同清點產品和附件數量。

       2、磁致伸縮位移傳感器在與控制系統連接前，首先對傳感器單獨進行通電測試，移動磁環傳感器輸出呈線性變化，檢測傳感器工作正常后，再與系統連接。

       3、現場走線時，電纜線應避開電動機、變頻器等大功率設備，且與交流線路至少保持300mm以上的距離。

       4、請按照電子倉標識的顏色接線，或按照本說明書第四部分的接線方法接線。

       5、供電電源應滿足傳感器對供電電壓、功耗、紋波等方面的要求。
